一、應用場合:
適用于大范圍、大角度、大視野、無光線或光線微弱、全彩超高清分辨率監看等要求實時監控的場合,例如野外、農林、槍瞄、夜視儀、下水道等,也可實現智能分析、人形檢測、移動偵測、遮擋報警等智能分析功能。
二、型號:
CY-E70T-V1
三、產品特色:
■2D/3D降噪、數字寬動態、多種圖像增強和矯正算法,圖像清晰、細膩、逼真。
■支持H.265+、H.265、H.264編碼,超低碼率、高清畫質。
■最大支持500萬編碼,最高支持2944x1664@25幀。
■支持黑光、全彩模式。
■0.8T算力,支持智能分析,已集成移動偵測、人形識別、遮擋偵測、隱私遮擋算法,其他算法可集成。
■支持web瀏覽器去插件,沒有安裝控件的麻煩,沒有傳統IPC控件兼容性問題。
■支持雙向語音對講,板上集成功放。
■支持ONVIF2.4標準協議、GB28181協議,可接入第三方后端/平臺。
■支持手機和PC遠程監看、支持云存儲。
■支持?jǐn)U展4G:移動/電信/聯通全網通。
■支持?jǐn)U展GPS/北斗定位。
■支持?jǐn)U展WIFI:熱點和STA模式。
■支持?jǐn)U展POE。
■尺寸38x38mm,方便安裝,方便做小型化產品;主板和sensor板分開,方便兼容多種產品。
四、賣點:
黑光全彩、500萬、極低照度、H.265+、移動偵測、人形檢測、隱私遮擋、AI智能分析算法、web去插件、喇叭輸出、支持定制和二次開發、支持集成算法。
五、技術參數:
系統結構 | 主控 | 嵌入式單核32位ARM A35處理器,純硬壓縮,內部集成FPU、NEON,主頻1.2GHz |
DDR | 1Gb(內置) | |
Flash | 16MB(可選32MB/256MB) | |
系統構架 | Linux | |
Sensor傳感器 | 思特微1/1.8"500萬低照度CMOS | |
音視頻 編碼 | 視頻壓縮格式 | H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline編碼;支持I/P幀 |
音頻壓縮格式 | G.711/ACC編碼,支持音頻3A(AEC、ANR、AGC) | |
主碼流 | 2944x1664(500萬)/25幀;2560x1440(400萬)/25幀;2304x1296(300萬)/25幀;1920x1080(200萬)/25幀;1280x960(130萬)/25幀;1280x720(100萬) /25幀; | |
次碼流 | 720x576/25幀;640x480(VGA)/25幀;640x360/25幀; 352x288/25幀;320x240(QVGA)/25幀 | |
最低照度 | 彩色0.0001Lux@F1.2 | |
信噪比 | >60db(AGC OFF) | |
寬動態范圍 | 數字寬動態>120db | |
圖像處理 | 支持3D去噪、圖像增強、動態對比度增強處理功能 支持視頻、圖形輸出抗閃爍處理 支持視頻、圖形1/15~16x縮放功能 支持視頻、圖形疊加 | |
ISP | 支持4x4 Pattern RGB-IR sensor 3A(AE/AWB/AF),支持第三方3A算法 固定模式噪聲消除、壞點校正 鏡頭陰影校正、鏡頭畸變校正、紫邊校正 gamma校正、動態對比度增強、色彩管理和增強 多級降噪(BayerNR、3DNR)以及銳化增強 2F-WDR行模式/2F-WDR幀模式 | |
最大抓拍圖像 | 2944x1664(500萬) | |
最大視頻輸入 | 2944x1664(500萬)/25幀 | |
視頻壓縮率 | 32Kbps-20Mbps連續可調,支持CBR/VBR碼率控制模式 | |
OSD菜單 | 4個區域的編碼前處理OSD疊加 | |
圖像翻轉 | 支持水平、垂直翻轉 | |
圖像設置 | 亮度、對比度、色度、銳度、背光等 | |
網 絡 功 能 | 網絡協議 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP |
FTP上傳 | 支持 | |
云存儲 | 支持 | |
智能分析及報警 | 移動偵測 | 可設置布防時間 |
視頻遮擋偵測 | 可設置布防時間 | |
人形識別 | 可設置4個區域,可布防時間 | |
隱私遮擋 | 可設置4個區域的隱私遮擋 | |
報警聯動 | 警示燈閃爍、播放提示音、報警IO輸出、抓拍圖片、錄像 | |
4G | 支持運營商 | 移動、聯通、電信 |
支持速率 | CAT1(適合傳數據/圖片)、CAT4(適合傳視頻) | |
WIFI | 傳輸協議 | 802.11b/g/n、支持WEP、WPA、WPA2加密協議 |
支持模式 | AP熱點、STA局域網模式 | |
定位 | 支持衛星 | GPS、北斗、格洛納斯 |
定位誤差 | 小于5米 | |
數 據 傳 輸 及 存 儲 | 數據存儲 | 視頻、圖片文件 |
存儲機制 | 手動、自動(循環、定時、報警開關量、智能報警事件) | |
ONVIF協議 | 標準ONVIF2.4協議 | |
GB28181協議 | 支持 | |
串口透傳 | 支持 | |
客戶端瀏覽 | 支持Chrome、Firefox、Edge、Safari、Google等所有不帶插件web瀏覽器瀏覽,最多支持12個用戶同時訪問 | |
手機客戶端 | 支持iphone、Android系統 | |
網絡云 | 已對接華為好望云/七牛云,其它云平臺可根據需求對接 | |
本地存儲 | 最大支持256G,支持循環錄像 | |
接 口 | 網絡接口 | 標準10/100M自適應以太網,防雷防靜電設計 |
USB接口 | 支持UVC圖像輸出,支持?jǐn)U展4G或WIFI | |
音頻輸入接口 | 線性輸入/差分輸入,1Vvpp | |
音頻輸出接口 | 線性輸出,1Vvpp | |
喇叭輸出接口 | 最大功率3W | |
串口 | 1路、TTL電平3.3V,可對接一體機芯 | |
燈控接口 | 1個,支持軟光敏 | |
復位接口 | 1個,長按5秒恢復出廠設置 | |
TF卡接口 | 1個 | |
IO口 | 2個,3.3V電平,可定義做報警輸入、報警輸出、ADC、通訊等功能 | |
一 般 規 范 | 工作溫度 | -20---70°C |
工作濕度 | 90%RH以下 | |
工作電壓 | DC4.5---16V(+/-10%) | |
功耗 | 不帶WIFI/4G:1.6W左右; 帶WIFI:1.9W左右(傳數據時);帶4G:2.2W左右(傳數據時) | |
PCBA尺寸 | 不含鏡頭:38mm(長)x38mm(寬)x18mm(高) 含黑光鏡頭:38mm(長)x38mm(寬)x48mm(高) |

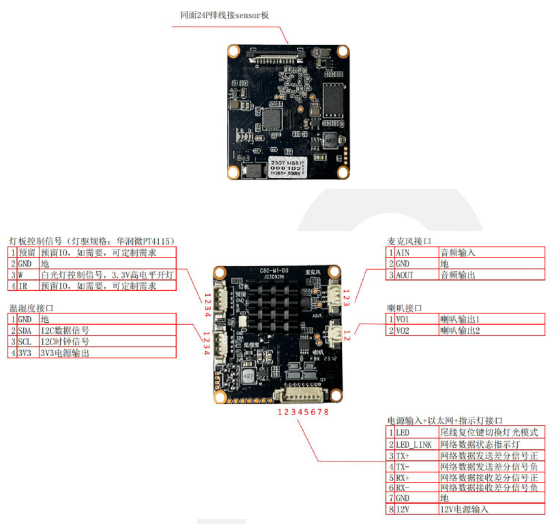

六、接口定義:
