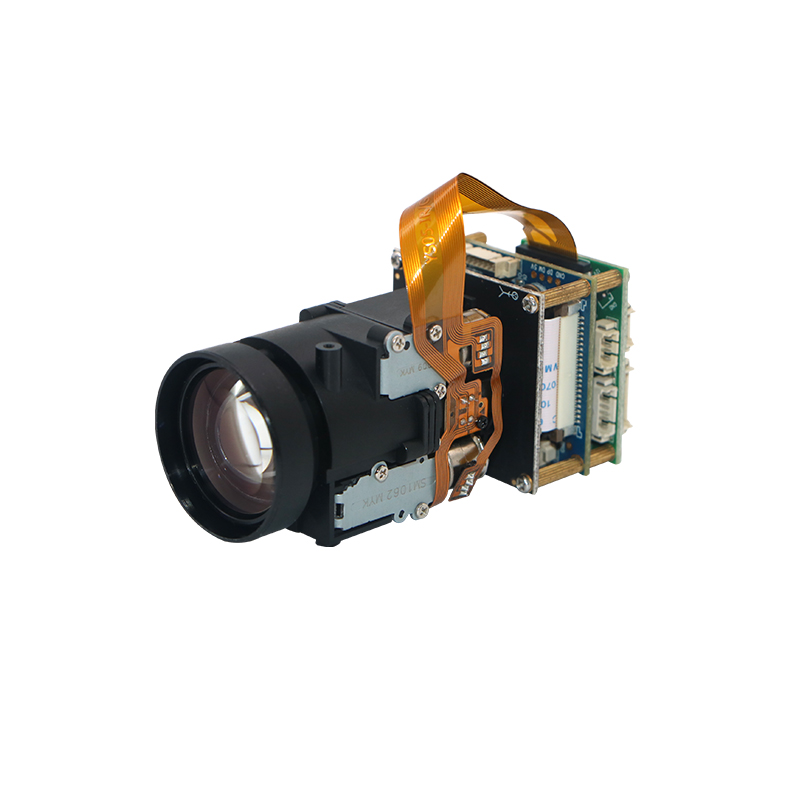

20倍高清網絡一體機芯技術手冊.pdf
一、產品特色:
■2D/3D降噪、數字寬動態、多種圖像增強和矯正算法,圖像清晰、細膩、逼真。
■支持H.265+、H.265、H.264編碼,超低碼率、高清畫質。
■最大支持500萬編碼,最高支持2592x1944@30幀、1920x1080@60幀。
■支持低照度、全彩模式、日夜切換。
■0.5T算力,支持智能分析。
■支持ONVIF2.4標準協議、GB28181協議,可接入第三方后端/平臺。
■支持手機和PC遠程監看、支持云存儲。
■支持?jǐn)U展4G:移動/電信/聯通全網通。
■支持?jǐn)U展GPS/北斗定位。
■支持?jǐn)U展WIFI:熱點和STA局域網模式。
■支持?jǐn)U展POE。
■支持?jǐn)U展全功能。
■支持?jǐn)U展擴展咪頭、喇叭,支持雙向語音對講。
■支持?jǐn)U展RS485。
技術參數
系統結構 | ||||||
200萬經濟型 | 200萬低照度 | 300萬 | 500萬低照度 | |||
主控 | 嵌入式單核32位ARM A7,純硬壓縮,內部集成A7和FPU、NEON,主頻800MHZ | 嵌入式單核32位ARM A7,純硬壓縮,內部集成A7和FPU、NEON,主頻1GHZ | ||||
DDR | 512Mb(內置) | 512Mb (內置) | 512Mb (內置) | 1Gb(內置) | ||
Flash | 16MB/32MB/256MB可選 | |||||
系統構架 | Linux | |||||
Sensor傳感器 | 格科微1/2.9" 200萬CMOS | 索尼1/2.8" 200萬低照度CMOS | 思特威1/2.8" 300萬CMOS | 索尼1/2.8" 500萬低照度CMOS | ||
音視頻編碼 | ||||||
視頻壓縮格式 | H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline編碼;支持I/P幀 | |||||
音頻壓縮格式 | G.711/ACC編碼,支持音頻3A(AEC、ANR、AGC) | |||||
主碼流 | 1920x1080/30幀;1280x720/30幀
| 1920x1080/30幀; 1920x1080/60幀; 1280x720/60幀
| 2304x1296/30幀;2048x1536/30幀 1920x1080/30幀;1280x720/30幀 | 2592x1944/30幀; 2592x1520/30幀; 2304x1296/30幀; 2048x1536/30幀; 1920x1080/60幀 | ||
次碼流 | 640x480(VGA)/30幀;640x360/30幀;320x240(QVGA)/30幀 | |||||
最低照度 | 彩色0.1Lux@F1.2; 黑白 0.04 Lux@F1.2 | 彩色0.05Lux@F1.2; 黑白0.0Lux1@F1.2 | 彩色0.1Lux@F1.2; 黑白0.05@F1.2 | 彩色0.05Lux@F1.2; 黑白0.02@F1.2 | ||
信噪比 | >40db(AGC OFF) | >45db(AGC OFF) | >42db(AGC OFF) | >45db(AGC OFF) | ||
寬動態范圍 | 數字寬動態>75db | 數字寬動態>90db | 數字寬動態>80db | 數字寬動態>80db | ||
圖像處理 | 支持3D去噪、圖像增強、動態對比度增強處理功能 支持視頻、圖形輸出抗閃爍處理 支持視頻、圖形1/15~16x縮放功能 支持視頻、圖形疊加 | |||||
ISP | 支持4x4 Pattern RGB-IR sensor 3A(AE/AWB/AF),支持第三方3A算法 固定模式噪聲消除、壞點校正 鏡頭陰影校正、鏡頭畸變校正、紫邊校正 gamma校正、動態對比度增強、色彩管理和增強 多級降噪(BayerNR、3DNR)以及銳化增強 2F-WDR行模式/2F-WDR幀模式 | |||||
最大抓拍圖像 | 1920x1080 | 1920x1080 | 2304x1296 2048x1536 | 2592x1944 | ||
最大視頻輸入 | 1920x1080/30幀 | 1920x1080/30幀920x1080/60幀 | 2304x1296/30幀 2048x1536/30幀 | 2592x1944/30幀 | ||
視頻壓縮率 | 32Kbps-20Mbps連續可調,支持CBR/VBR碼率控制模式 | |||||
OSD菜單 | 4個區域的編碼前處理OSD疊加 | |||||
圖像翻轉 | 支持水平、垂直翻轉 | |||||
圖像設置 | 亮度、對比度、色度、銳度等 | |||||
網絡功能 | ||||||
網絡協議 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP | |||||
智能報警 | 支持移動偵測報警、聯動報警、聯動錄像、聯動抓拍 | |||||
FTP上傳 | 支持 | |||||
云存儲 | 支持 | |||||
鏡頭及變倍功能 | ||||||
光學變焦 | 20倍,4.7-94.06mm(F1.6 to F2.7) | |||||
聚焦控制 | 自動/手動/一次性自動聚焦 | |||||
變焦速度 | 3S | |||||
最小焦點距離 | 100mm-1000mm(近焦-遠焦) | |||||
鏡頭初始化 | 內置 | |||||
光圈控制 | 自動 | |||||
日夜切換模式 | 標配IR-CUT | |||||
4G | ||||||
支持運營商 | 移動、聯通、電信 | |||||
支持速率 | CAT1(適合傳數據/圖片)、CAT4(適合傳視頻) | |||||
WIFI | ||||||
傳輸協議 | 802.11b/g/n、支持WEP、WPA、WPA2加密協議 | |||||
支持模式 | AP熱點、STA局域網模式 | |||||
定位 | ||||||
支持衛星 | GPS、北斗、格洛納斯 | |||||
定位誤差 | 小于5米 | |||||
數據傳輸及存儲 | ||||||
數據存儲 | 視頻、圖片文件 | |||||
存儲機制 | 手動、自動(循環、定時、報警開關量、移動偵測) | |||||
ONVIF協議 | 標準ONVIF2.4協議 | |||||
GB28181協議 | 支持 | |||||
客戶端瀏覽 | 支持IE6.0及以上(設備內嵌Web Server)瀏覽器瀏覽,最多支持10用戶同時訪問 | |||||
手機客戶端 | 支持iphone、Android系統 | |||||
網絡云 | 已對接愛為云/華為好望云/七牛云,其它云平臺可根據需求對接 | |||||
本地存儲 | 最大支持256G,支持循環錄像 | |||||
智能分析 | ||||||
移動偵測 | 支持 | |||||
人形檢測 | 支持 | |||||
區域設定 | 支持 | |||||
隱私遮擋 | 支持 | |||||
接口 | ||||||
網絡接口 | 標準10/100M自適應以太網,防雷防靜電設計 | |||||
USB接口 | 支持USB2.0視頻輸出(可選) | |||||
音頻輸入接口 | 線性輸入/差分輸入,1Vvpp(可選) | |||||
音頻輸出接口 | 線性輸出,1Vvpp;喇叭:功率3W(可選) | |||||
串口 | 1路、TTL電平3.3V | |||||
復位接口 | 1個,長按5秒恢復出廠設置 | |||||
TF卡接口 | 1個 | |||||
IO口 | 3個,3.3V電平,可定義做報警輸入、報警輸出、ADC、通訊等功能(可選) | |||||
一般規范 | ||||||
工作溫度 | -20---70°C | |||||
工作濕度 | 90%RH以下 | |||||
工作電壓 | DC12V(+/-10%) | |||||
功耗 | 最大6W | |||||
產品尺寸 | 87.5mm(長度)x50mm(寬度)x60(高度) | |||||
產品重量 | 305g |
